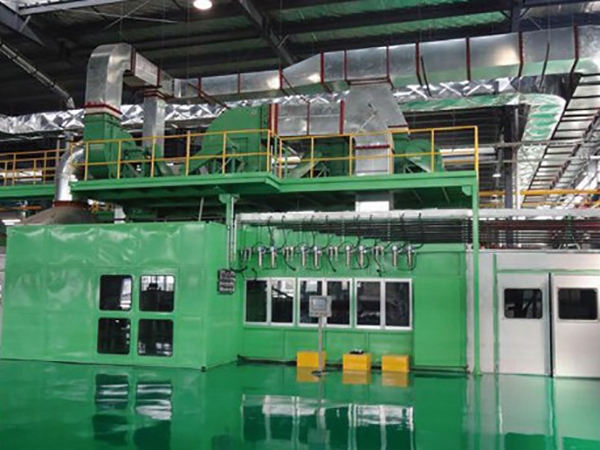

搪瓷喷涂线之搪瓷工艺详解

搪瓷喷涂线之搪瓷工艺详解

　　搪瓷是一种古老的工艺，起源于欧洲，在明代时传入我国。从19世纪六七十年代开始各类工业的发展，促使钢板搪瓷兴起，开创了现代搪瓷的新纪元。搪瓷虽然是冷门工艺，却也融入了生活中的方方面面。本页列举了一些搪瓷的应用，除了大家熟知的搪瓷杯、搪瓷脸盆以外，热水器内胆、灶具、地铁站鲜艳艳的柱子、医院用的方盘这些都是搪瓷的，还有景泰蓝，又称“铜胎掐丝搪瓷”，这么一算是不是发现可以说是“搪瓷天天见”。

　　搪瓷是将釉料与金属结合，具有抗磨抗压的性质。像是喷粉就会容易有划痕，而搪瓷不会产生划痕。另外搪瓷的安全性更好，大家常用的不锈钢如果盛有酸性饮料会有重金属迁移，而塑料遇到高温会析出添加剂。
　　搪瓷工艺比喷粉、喷油工艺的温度要求更加苛刻，喷粉、喷油工艺温度一般在250度左右，不会超过300度，而搪瓷的温度则需要保持在830-850度左右。
　　搪瓷工艺在钢材的选择上不同于其他工艺，搪瓷的钢材会要求含碳量要比较低。碳含量对于搪瓷加工的稳定性起到至关重要的作用，含碳量越高，出现鱼鳞爆的几率越大，搪瓷的合格率就越低。（鱼鳞爆指的是搪瓷烧成冷却后瓷层表面出现的鱼鳞状掉瓷的缺陷）。
　　本页上列的几种元素对于搪瓷工艺的影响都很关键。S、P是有害元素，含量高就会导致材料拉伸性能不好而变脆，同时高温下会产生二氧化硫，使得瓷釉不容易析出；Mn则可以提升板材韧性，对搪瓷工艺有益；Si含量高会导致板材加工性能比较差；Ti含量高会降低鱼鳞爆的出现频率，但同时含量高会增加成本，一般专用的搪瓷板会比一般的搪瓷板会贵1000-2000元/吨。
　　浸搪就是用工件钳夹住工件进行浸泡，然后甩动工件来使釉料平均分布于工件表面。
　　釉浆成分包括釉料、粘土、石英砂、亚硝酸钠、水等，其中粘土起到附着的作用，使瓷釉溶液里形成一个相对稳定的离子结构，形成类似非牛顿流体的形态。釉浆对粉末颗粒度和比重都有要求。
　　搪瓷碰撞之后很容易掉瓷，一旦局部受伤，很难完全恢复，使用寿命会大打折扣，比如化工反应釜的内壁如有破损，就会加快腐蚀过程。
